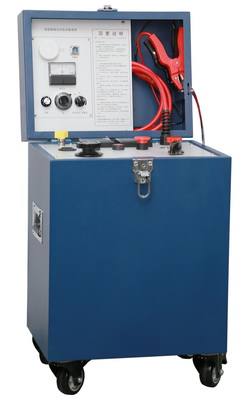

GZD-1D电缆故障定位仪

产品简介

       GZD-1D电缆故障定位仪，集高阻定位电桥和高压脉冲源于一体，适合电线电缆厂家在出厂前对各种电缆进行故障定位及直流耐压测试，具有高性价比、操作简单等优点。仪器利用电桥法进行预定位，使用高压脉冲进行精确定点。适合电缆包括交联聚乙烯（XLPE）、油纸、充油电缆，以及橡皮、PVC绝缘电力电缆、各种电气装备电缆，甚至市话电缆、照明电线、控制电缆等等。

功能特点

• 直流耐压试验：GZD-1D可输出直流电压0～15kV，用于直流耐压试验；
• 烧穿故障点：可烧穿及降低高阻及闪络型故障点的电阻；
• 故障预定位：利用Murray电桥原理进行预定位，四端测量法避免了引线电阻引起的误差。可定位故障点包括：击穿（低阻、高阻及闪络型击穿）故障、没有击穿但绝缘电阻偏低点、以及能通过耐压，但绝缘电阻偏低的橡皮电缆（如船用电缆、矿用电缆、油矿电缆及通用橡套软电线）缺陷点的定位；
• 故障精确定点：高压脉冲放电能量最大可达450J，通过听放电声音进行精确定点，断芯故障若故障点间隙不大，可直接在两端加压定点。

友情提示：

• 本产品不能定位断线故障，建议选用本公司的HDTDR系列波反射法电缆故障定位仪；
• 本产品不能定位敷设后的电缆故障，建议选用本公司的GZD-4型电缆故障定位电桥或其它产品；

技术参数

    输  出   电  压：       DC 0～15kV连续可调

    最大输出电流：      约80mA

    储  能   电  容：      4μF

    单次冲击能量：      最大450J, 冲击频率通过球隙调节

    电桥定位精度:         ±（0.2%L+1m）

    精测定位方法：      高压脉冲精测定点

    工  作   电  源：      工频220V±15%

     重             量：       60kg

     外  形  尺  寸：       44cm×35cm×62cm
