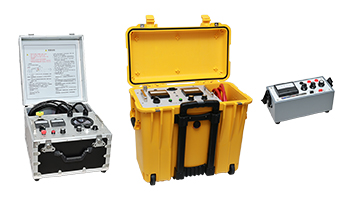

HD-2018护层故障定位组合

适用范围

• 适合于供电企业的电缆运维部门，尤其是输电电缆运维单位，也适合于电缆施工单位、送变电公司等；
• 适合在停电情况下，对直埋、桥架、穿管、隧道等各种敷设方式下，对高压单芯输电电缆外护层故障进行预定位和精确定点，也可用于输电电缆金属套外护层的直流耐压试验；
• 可测护层故障类型包括：低阻、高阻、泄漏、爬电等各种类型故障等，包括敷设过程中划伤塑料外护层，或者护层上固有的沙眼或裂纹，在工厂内能通过试验，敷设后受潮引起绝缘电阻偏低。

 设备特点

• 使用Murray电桥法进行预定位，当现场感应电压过大时，可使用电压比较法；
•  Murray电桥法预定位采用四线法测量原理，不受各类测试线内阻和接触电阻的影响，测量精度高；
• 设备输出容量大，在10kV下可达30mA，满足高温条件下PVC护层泄漏电流较大的情况；
• 专门设计了滤波电路，将脉动型的有效电压从缓慢变化的背景干扰中提取出来，提高了仪器的抗干扰性。

HD-2018护层故障定位电源

适用范围

• 用于查找敷设后的高压电缆缺陷点：
• 引起电缆护层缺陷的原因大致有：敷设过程中划伤塑料外护层；或护层上固有的沙眼或裂纹，在工厂内能通过试验，敷设后受潮引起绝缘电阻偏低。使用HD-2018电缆护层故障定位组合，能准确定位各种故障点。
• 用于护层直流耐压试验：
• PVC护层的长电缆线路，高温天气下进行10kV耐压试验时，电流可能高达30mA，本设备输出电流大，轻便易用。

技术参数

耐压输出电压      0~15kV连续可调

耐压输出电流      10kV时 30mA

最大短路电流      连续100mA、脉动1000mA

工  作   电  源      AC220V±15%

防  护   等  级      IP54

工  作   温  度      -20~50℃

重              量      23kg

外  形   尺  寸      31×47×50cm



HDK-1跨步电压指示器

适用范围

• 配合HD-2018护层故障定位电源，实现对外护层故障的精确定点；
• 定位有外破的主绝缘故障，尤其是声磁法无法定位的死接地故障。

技术参数

测量灵敏度      0.10V（未放大）

                        0.30mV（放大）

灵敏度级数      6级（未放大）

                        6级（放大）

零 位 调 节       ±满刻度

定 位 精 度       ±30cm

工 作 电 源       8×1.5V碱性电池

工 作 时 间       100小时

防 护 等 级       IP54

工 作 温 度       -10~50℃

存 储 温 度       -40~85℃

重          量       1.5kg（主机）

                        8.2kg（含附件箱）

外 形 尺 寸       23×10×12cm（主机）

                        64×26×17cm（附件箱）



GZD-400C电缆故障定位电桥

适用范围

• 既适用于敷设现场也可适用于电缆出厂前的测试；
• 可测量低阻、高阻、闪络型击穿及没有击穿但绝缘电阻偏低的电力电缆故障；
• 尤其适合于35kV及以下电压等级的电缆或较短的高压电缆；
• 也可用于高压电缆护层故障的测距。

基本功能

• 电缆预定位采用Murray电桥原理，可测出故障点到测量端的电缆长度与全长的比值；
• 直流耐压测试功能；
• 5kV/15kV两挡电压设置，避免将低压电缆过压造成损坏；
• 最高输出电压15kV，可将高残压电缆故障烧成低阻。

技术参数

直流输出电压        0～5kV，0～15kV连续可调

直流输出电流        0～30mA

定位比例精度        ±（0.2%L+1）m

工  作   电  源        AC220V±15%

最  大   功  耗       ＜500W

烧  穿   功  率        300W

内  置   电  池        9V方块电池

防  护   等  级        IP54

工  作   温  度        -20℃～50℃

重              量        16.3kg

外  形   尺  寸        38×41×32cm

主要特点

• 内置高压单元，无需额外的电源；
• 四线法测量原理，不受各类测试线内阻和接触电阻的影响，测量精度高；
• 高压测试线自带绝缘和屏蔽层，可放置于地面，安全性高；
• 可定位行波法不易解决的无燃弧现象的电缆主绝缘故障，如中间接头进水等；
• 测量不受护层交叉互联或单端接地的影响，不需要将电缆护层直通；
• 测试温和，不产生冲击电流；
• 可选配伸缩拉杆与滑轮组合，便于移动携带。
