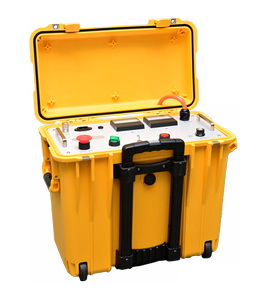

HDM-15/8E电缆故障定位电源

适用范围

• 完成一般高阻、闪络型故障点的精确定点；
• 查找电缆的位置（路径），探测电缆埋设深度，识别特定电缆；
• 对金属性击穿（死接地），利用磁场测量法精确定点。

基本功能

• 脉冲定点：输出高压脉冲，令故障点放电发出声磁信号，配合HDL-1B进行精确定点；
• 直流耐压：输出0～15kV直流电压，用于判断电缆的击穿状态；
• 故障预定位：作为高压电源，配合HDTDR系列波反射法定位仪实现脉冲电流法预定位;
• 可将残压15kV的电缆故障烧成低阻。

技术参数

直流输出电压        0～15kV 连续可调

脉冲输出电压        0～15kV 连续可调

最大输出电流        30mA

最大烧穿功率        500W

放  电  电   容        8μF

单次放电能量        900J

防  护   等  级        IP56

工  作   温  度        -20℃～50℃

重              量        33kg

外  形   尺  寸        50×40×46cm
