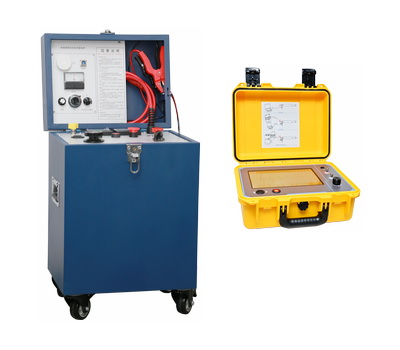

电缆故障定位经典组合

适用范围

• 专为电缆生产厂家设计，用于在电缆出厂前进行故障定位测试和直流耐压测试；
• 适合于测试故障击穿电压在15kV以下的各种类型电缆，如电力电缆、控制电缆等；
• 可测故障类型包括：开路、低阻、高阻及闪络型击穿故障等;
• 也可用于没有击穿但绝缘电阻偏低的低压电缆（如橡皮电缆、船用电缆、矿用电缆、油矿电缆及通用橡套软电线）。

设备特点

• 经过多次完善，产品功能全、性价比高，深受电缆厂家信赖；
• 预定位方法手段多，包括：Murray电桥法、低压脉冲法、脉冲电流法；
• 电桥法预定位采用四线法测量原理，不受各类测试线内阻和接触电阻的影响，测量精度高；
• 最高输出电压15kV，可以用于直流耐压或烧穿测试；
• 既可以预定位，亦能通过寻找高压脉冲放电点进行精确定位；
• 高压脉冲放电能量最大可达450J，可通过放电声音进行精确定点。

 HDTDR-300波反射法电缆故障定位仪

适用范围

• 电力电缆及其它线缆的故障预定位测试，可测低阻、开路、断线和高阻等故障；
• 电缆全长测试；
• 单机可实现低压脉冲法，配合其它高压电源，可实现脉冲电流法。

技术参数

发射脉冲电压        50V

发射脉冲脉宽        50ns ～10μs随测量范围自动梯度变化，也可手动选择

采样信号灵敏度     0 ～ 40dB

测  量   范  围         0 ～ 20km（波速160m/μs）

测  量   精  度         ±(0.2%L+移动光标步长）m (波速160m/μs)

实 时 采 样 率        100M/s

分      辨     率        0.4m（波速172m/μs）

波      速     度        100 ～ 300m/μs

增   益  级  数         6档

记忆回波数量        不小于1000条

操  作   系  统        安卓

电  池   容  量        11.6Ah，连续工作约8h

彩 色 显 示屏        10英寸彩色触摸屏，分辨率1280×800（220mm×135mm）

电 源 适 配器        输入200～240V（50／60Hz），Type-C：15V/2.5A

工  作   温  度        -20 ～ 50℃

支  持   语  言        中文简体/英文可选

防  护   等  级        IP54

外  形   尺  寸        38×31×16cm（裸机）

重              量        5.5kg（裸机）；8kg（裸机+附件）

GZD-1D电缆故障定位仪

技术参数

输  出   电  压        0～15kV连续可调

最大输出电流        约80mA

储  能   电  容        4μF

单次冲击能量       最大450J

电桥定位精度       ±（0.2%L+1）m

精测定位方法       高压脉冲精测定位

工  作   电  源        AC220V±15%

重              量        59kg

外  形   尺  寸        44×38×67cm
