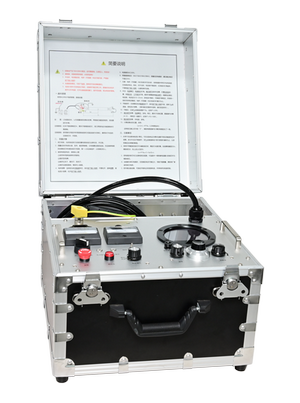

GZD-400C电缆故障定位电桥

适用范围

• 既适用于敷设现场也可适用于电缆出厂前的测试；
• 可测量低阻、高阻、闪络型击穿及没有击穿但绝缘电阻偏低的电力电缆故障；
• 尤其适合于35kV及以下电压等级的电缆或较短的高压电缆；
• 也可用于高压电缆护层故障的测距。

基本功能

• 电缆预定位采用Murray电桥原理，可测出故障点到测量端的电缆长度与全长的比值；
• 直流耐压测试功能；
• 5kV/15kV两挡电压设置，避免将低压电缆过压造成损坏；
• 最高输出电压15kV，可将高残压电缆故障烧成低阻。

技术参数

直流输出电压        0～5kV，0～15kV连续可调

直流输出电流        0～30mA

定位比例精度        ±（0.2%L+1）m

工  作   电  源        AC220V±15%

最  大   功  耗       ＜500W

烧  穿   功  率        300W

内  置   电  池        9V方块电池

防  护   等  级        IP54

工  作   温  度        -20℃～50℃

重              量        16.3kg

外  形   尺  寸        38×41×32cm

主要特点

• 内置高压单元，无需额外的电源；
• 四线法测量原理，不受各类测试线内阻和接触电阻的影响，测量精度高；
• 高压测试线自带绝缘和屏蔽层，可放置于地面，安全性高；
• 可定位行波法不易解决的无燃弧现象的电缆主绝缘故障，如中间接头进水等；
• 测量不受护层交叉互联或单端接地的影响，不需要将电缆护层直通；
• 测试温和，不产生冲击电流；
• 可选配伸缩拉杆与滑轮组合，便于移动携带。
