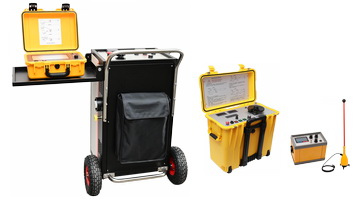

电缆主绝缘故障定位组合（高端版）

适用范围

• 适合于供电局、电力公司、送变电等单位，尤其是电缆运维部门、电缆工程公司等；
• 用于在电缆交接试验或运行中发生故障，需快速定位故障点进行维修的场合；
• 可用于0.4kV及以上各种电压等级的电力电缆，尤其是对于66kV及以上电压等级的高压单芯电缆更有优势；
• 可测故障类型包括：开路、低阻、高阻及闪络型击穿故障等;
• 功能包括：电缆故障定位预定位、电缆故障精确定点、电缆直流耐压测试；
• 适合于各种敷设方式，如：直埋、穿管、电缆沟、桥架、隧道等场合。

设备特点

• 对于高电压、大截面、长线路，包含多段交叉互联或单端接地系统的电缆，尤其是含GIS终端、带T型接头的分支线路、含有混合变截面等情况下的复杂高压电缆主绝缘故障定位，在不拆除GIS开关也无需改变接地系统运行状态下（即无需将交叉互联或单端接地首尾互通），就能快速完成定位;
• 两类预定位方法：行波反射法与直阻比较法形成互补，可满足各种疑难定位需求；
• 直阻比较法预定位包括：电桥法、截面法、电压比较法；采用四线法测量原理，不受各类测试线内阻和接触电阻的影响，测量精度高；
• 行波反射法预定位包括：低压脉冲法、脉冲电流法、稳定电弧法、多次脉冲法，定位分辨率0.1m；
• 最高输出电压60kV，最大输出电流约600mA，可快速将高残压电缆故障烧成低阻，以便于进行电缆故障预定位及精确定点；
• 配备的声磁同步定点仪可以在复杂、恶劣的敷设环境下精密测量微小放电声磁信号，对直埋、穿管等难定位的现场仍然有效；
• 高压脉冲放电能量最大可达1800 J，放电声音幅值和声磁时差双判据定点更加可靠。





GZD-2018电缆故障定位智能电桥

适用范围

• 低、中、高、超高压电缆主绝缘故障预定位；
• 对于波特性不好，用波反射法无法测量的电缆，如PVC电缆；
• 测试没有盲区，适用于判断短电缆及靠近端头的击穿点；
• 特别适合高电压、大截面、长线路的复杂电缆系统绝缘故障的预定位。

基本功能

• 电缆故障预定位采用直阻比较法原理，可测出故障点距离直接显示结果；
• 直流耐压测试功能，0～60kV连续可调；
• 烧穿功能最高输出电压60kV，可将高残压电缆故障快速烧穿至低残压，以便于预定位和脉冲定点；
• 电桥法、截面法、电压比较法多种方法预定位，适合各种复杂情况的电缆运行环境。

技术参数

电桥输出电压        0～3kV

电桥短路电流        约600mA

LCD显示屏幕        128×64

电桥定位精度        ±（0.2%·L+1）m

电桥测试范围        1～50000m

操  作   键  盘        一键操作

烧穿输出电压        0～60kV连续可调

烧穿短路电流        约600mA

供  电   电  源        AC220V ±10%，50Hz

功              率        1kVA，发电机供电（大于1kW）

防  护   等  级        IP54

工  作   温  度        -10℃～55℃

重              量        裸机：约35.7kg；附件包：7.5kg

外  形   尺  寸        50×31×47cm



HDTDR-600波反射法电缆故障定位仪

适用范围

• 电力电缆及其它线缆的故障预定位测试，可测低阻、开路、断线和高阻等故障；
• 电缆全长测试；
• 单机可实现低压脉冲法，配合其它高压电源，可实现脉冲电流法。

技术参数

发射脉冲电压         50V

发射脉冲脉宽         50ns～10μs随测量范围自动梯度变化，也可手动选择

采样信号灵敏度     0～40dB

测  量   范  围         0～100km（波速160m/μs）

测  量   精  度         ±(0.2%L+移动光标步长）m (波速160m/μs)

实 时 采 样 率        200M/s

分     辨     率         0.1m（波速172m/μs）

波     速     度        100～300m/μs

增  益   级  数        6档

记忆回波数量        不小于10000条

操  作   系  统        安卓

电  池   容  量        11.6Ah，连续工作约8h

彩 色 显 示 屏       10英寸彩色触摸屏，分辨率1280×800（220mm×135mm）

电 源 适 配 器        输入200～240V（50／60Hz），Type-C：15V/2.5A

工  作   温  度        -20～50℃

支  持   语  言        中文简体/英文可选

防  护   等  级        IP54

外  形   尺  寸        38×31×16cm（裸机）

重              量        5.5kg（裸机）；8kg（裸机+附件）



HDL-1B电缆故障定点仪

适用范围

• 用声波测量法或声磁同步法对电缆高阻故障点精确定点；
• 查找电缆路径；
• 用磁场测量法进行电缆金属性故障（死接地）精确定点；

技术参数

显  示   屏  幕       点阵128×64

磁场测量精度       电缆深度的50%

声磁测量精度       电缆深度的10%

声波增益级数       6级

磁场增益级数       6级

探  头   高  度       200mm

工  作   电  源       7.2V/4.4Ah锂电池

工  作   时  间       10小时

重              量       1.5kg（主机）；

                            10kg（含附件箱）

外  形   尺  寸       11×18×14cm

防  护   等  级       IP65

工  作   温  度       -10℃～50℃

存  储   温  度       -40℃～85℃

HDBM30-4C电缆故障定位电源

产品简介

       HDBM30-4C电缆故障定位电源是故障定位电源中的高端产品，其最大输出电压30kV，最大放电能量1800J，最大烧穿功率800W。脉冲输出有单次和周期两种选择，配合HDTDR系列波反射法定位仪，还具有稳定电弧（也称为弧反射法/二次脉冲法/多次脉冲法）功能，能准确快捷地完成故障点预定位。对长电缆故障、中间接头故障等疑难杂症定位特别有效。

基本功能

• 产生大能量高压脉冲，配合HDL-1B或其他类型电缆故障定点仪，可实现击穿点的精确定点，也可用于查找电缆路径；
• 配合HDTDR系列波反射法定位仪，用低压脉冲法、脉冲电流法和稳定电弧法进行故障点预定位；
• 直流耐压试验；
• 强大的烧穿能力，可在短时间内烧穿击穿点，以降低故障点的击穿电压。

技术参数

直流输出电压         0~30kV 连续可调

最大烧穿功率         800W

单次放电能量         最大1800J

工  作   电  源         AC220V±15%，1kVA

放  电   电  容         4μF

防  护   等  级         IP54

工  作   温  度         -20℃~50℃

重              量         95kg（含附件）

外  形   尺  寸         68×50×100cm
