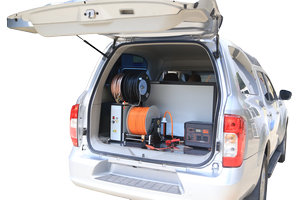

HDCM32-5车载电缆故障定位系统

产品亮点

• 全智能无线控制系统
• 轻量型小型化设计
• 创新多重安全设计
• 2500J超大放电能量
• 自动收/放线系统

系统介绍

• 新一代全智能车载电缆故障定位系统是上海慧东电气设备有限公司利用核心技术，结合20多年现场经验创新研发的一款全智能、一体化、轻量型电缆故障定位系统。创新设计了F-Ω接地状态和F-U危险电压监测，进一步提高了系统的安全等级。
• 适用于0.4kV及以上电压等级电缆主绝缘故障测寻，内置成熟的预定位方法，更容易得到故障点击穿波形。简洁智能的软件操作界面，极大减少故障查找时间，提高工作效率。

系统特点

智      能     化      平板电脑无线控制，智能操作系统让电缆故障定位简易便捷

一      体     化      低压脉冲、高压脉冲、档位切换等各功能单元高度集成

小      型     化      轻量型小体积，适应各类小车型和SUV承载，车载改装简单

数      字     化      全数字无线测控，人机交互更直观更安全

多重安全保障       F-Ω接地状态和F-U危险电压监测，过压保护、过温保护等多重安全保

                            护，确保测试人员和设备的安全

自动收 / 放线       创新的自动收/放高压测试线系统，收/放线便捷、美观

数 智 化 升 级      可满足电网设备管理数智化升级要求系统功能

简易定位模式      电缆故障定位流程步步指引，初学者可轻松操作

标准定位模式      操作者可根据自身经验进行操作，灵活性更高

三档电压切换      76µF@8kV，19µF@16kV, 4.75µF@32 kV三档电压切换

超大放电能量      放电能量高达2500J，让故障点放电声音更大，更清晰

击穿电压测试      可对电缆故障点的击穿电压进行测试，并以文字“在xxx击穿”自动提示

TDR低压脉冲法  可测试电缆低阻、短路或断线故障，自动标定故障点

ARM稳定电弧法  更高的电压，更长的燃弧时间，对中间接头受潮故障非常有效；一次击 穿可得5个击穿波形，简单易识别

ICM脉冲电流法    可测量高阻、低阻、闪络等电缆故障类型

精确定位故障点   声磁同步法，电缆路径识别

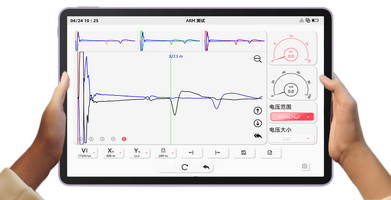

操作软件

控制方式       全智能无线控制，多种功能模式自动切换

安全自检       系统可自动完成高达8种安全状态的监测

高压单元

电压输出范围     0～32kV连续可调

脉冲电容挡位     76µF@8kV

                          19µF@16kV

                           4.75µF@32 kV

最大脉冲能量     约2500J

脉  冲   周  期     3～10s，连续可调；

显  示   方  式     电压、电流数字模拟指针式实时动态显示；

行波测距单元

测 量 范 围       0～100km（波速160m/μs）

测 试 精 度       ±(0.2%L+移动光标步长）m (V=160m/μs)

脉 冲 电 压       50V

脉 冲 宽 度      100ns～10μs，自动和手动

信号灵敏度      0～40dB

抗干扰电压      最大400VAC

波形存储量      10000条（与存储容量相关）

测 试 方 法      TDR低压脉冲法、升级稳定电弧法ARM、ICM脉冲电流法

安全检测单元

实时检测接地状态F-Ω    0.5Ω～30Ω

实时检测危险电压F-U    0.5～200V

其  他  保  护  技  术       过压保护、过流保护、过温保护、高压插棒到位和车门等监测

常规参数

工  作   电  源     220VAC±10%  50/60Hz；配移动电源，静音测试环境

最大输入功率     2000W

主机单元体积     1000 x 850 x 1200（mm）

主机单元重量     约150kg

整机系统配置

主    机    单    元      集成所有功能模块

操    作    单    元      高性能平板电脑，预装电缆故障定位智能操作系统

电  缆  盘  单  元       高压输出线50米

                                 F-U连接线10米

                                保护接地线40米

                                电源线30米

急  停  控  制  盒       实现最高级别安全控制

智    能     电    桥     GZD-2018

定         点        仪     HDL-1B

电缆路径&识别仪     HDT-3
