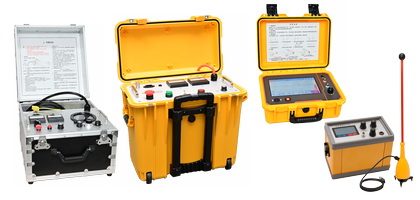

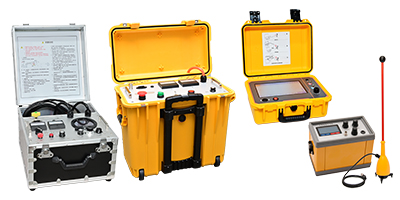

电缆主绝缘故障定位组合（标准版）

适用范围

• 适合于电力系统电缆运维单位或大型用电企业等进行电缆故障定位测试；如供电局或电力公司的电缆运维班组、送变电公司、石化或冶金单位的能源动力部门等；
• 功能包括：电缆故障定位预定位、电缆故障精确定点、电缆直流耐压测试；
• 适合于测试故障击穿电压在15kV以下的各种类型电缆；
• 可测故障类型包括：开路、低阻、高阻及闪络型击穿故障等。

设备特点

• 预定位方法手段多，包括：Murray电桥法、低压脉冲法、脉冲电流法；
• Murray电桥法预定位采用四线法测量原理，不受各类测试线内阻和接触电阻的影响，测量精度高；
• 最高输出电压15kV，可以用于直流耐压或烧穿测试；
• 配备的声磁同步定点仪可以在复杂、恶劣的敷设环境下精密测量微小放电声磁信号，对直埋、穿管等难定位的现场仍然有效；
• 高压脉冲放电能量可达900J，放电声音幅值和声磁时差双判据定点更加可靠。



GZD-400C电缆故障定位电桥

适用范围

• 既适用于敷设现场也适用于电缆出厂前的测试；
• 可测量低阻、高阻、闪络型击穿及没有击穿但绝缘电阻偏低的电力电缆故障；
• 尤其适合于35kV及以下电压等级的电缆或较短的高压电缆；
• 也可用于高压电缆护层故障的测距。

基本功能

• 电缆预定位采用Murray电桥原理，可测出故障点到测量端的电缆长度与全长的比值；
• 直流耐压测试功能；
• 5kV/15kV两挡电压设置，避免将低压电缆过压造成损坏；
• 最高输出电压15kV，可将高残压电缆故障烧成低阻。

技术参数

直流输出电压        0～5kV，0～15kV连续可调

直流输出电流        0～30mA

定位比例精度        ±（0.2%L+1）m

工  作   电  源        AC220V±15%

最  大   功  耗       ＜500W

烧  穿   功  率        300W

内  置   电  池        9V方块电池

防  护   等  级        IP54

工  作   温  度        -20℃～50℃

重              量        16.3kg

外  形   尺  寸        38×41×32cm

主要特点

• 内置高压单元，无需额外的电源；
• 四线法测量原理，不受各类测试线内阻和接触电阻的影响，测量精度高；
• 高压测试线自带绝缘和屏蔽层，可放置于地面，安全性高；
• 可定位行波法不易解决的无燃弧现象的电缆主绝缘故障，如中间接头进水等；
• 测量不受护层交叉互联或单端接地的影响，不需要将电缆护层直通；
• 测试温和，不产生冲击电流；
• 可选配伸缩拉杆与滑轮组合，便于移动携带。



HDTDR-600波反射法电缆故障定位仪

适用范围

• 电力电缆及其它线缆的故障预定位测试，可测低阻、开路、断线和高阻等故障；
• 电缆全长测试；
• 单机可实现低压脉冲法，配合其它高压电源，可实现脉冲电流法。

技术参数

发射脉冲电压      50V

发射脉冲脉宽      50ns ～10μs随测量范围自动梯度变化，也可手动选择

采样灵敏度         0 ～ 40dB

测   量  范  围      0 ～ 100km（波速160m/μs）

测   量  精  度      ±(0.2%L+移动光标步长）m (波速160m/μs)

实 时 采 样 率     200M/s

分      辨     率     0.1m（波速172m/μs）

波      速     度     100 ～ 300m/μs

增   益  级  数      6档

记忆回波数量      不小于10000条

操   作  系  统      安卓

电   池  容  量      11.6Ah，连续工作约8h

彩 色 显 示 屏     10英寸彩色触摸屏，分辨率1280×800（220mm×135mm）

电 源 适 配 器     输入200～240V（50／60Hz），Type-C：15V/2.5A

工  作   温  度      -20 ～ 50℃

支  持   语  言      中文简体/英文可选

防  护   等  级      IP54

外  形   尺  寸      38×31×16cm（裸机）

重              量      5.5kg（裸机）；8kg（裸机+附件）



HDL-1B电缆故障定点仪

适用范围

• 用声波测量法或声磁同步法对电缆高阻故障点精确定点；
• 查找电缆路径；
• 用磁场测量法进行电缆金属性故障（死接地）精确定点；

技术参数

显  示   屏  幕      点阵128×64

磁场测量精度      电缆深度的50%

声磁测量精度      电缆深度的10%

声波增益级数      6级

磁场增益级数      6级

探  头   高  度      200mm

工  作   电  源      7.2V/4.4Ah锂电池

工  作   时  间      10小时

重              量      1.5kg（主机）；

                           10kg（含附件箱）

外  形   尺  寸      11×18×14cm

防  护   等  级       IP65

工  作   温  度       -10℃~50℃

存  储   温  度       -40℃~85℃



HDM-15/8E电缆故障定位电源

适用范围

• 完成一般高阻、闪络型故障点的精确定点；
• 查找电缆的位置（路径），探测电缆埋设深度，识别特定电缆；
• 对金属性击穿（死接地），利用磁场测量法精确定点。

基本功能

• 脉冲定点：输出高压脉冲，令故障点放电发出声磁信号，配合HDL-1B进行精确定点；
• 直流耐压：输出0～15kV直流电压，用于判断电缆的击穿状态；
• 故障预定位：作为高压电源，配合HDTDR系列波反射法定位仪实现脉冲电流法预定位;
• 可将残压15kV的电缆故障烧成低阻。

技术参数

直流输出电压        0～15kV 连续可调

脉冲输出电压        0～15kV 连续可调

最大输出电流        30mA

最大烧穿功率        500W

放  电   电  容        8μF

单次放电能量        900J

防  护   等  级        IP56

工  作   温  度        -20℃～50℃

重              量        33kg

外  形   尺  寸        50×40×46cm
